マイクロスポット溶接機用

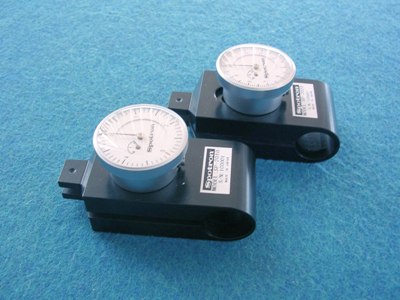

たわみ式加圧力計 SP-2010シリーズ

小型、軽量。手軽に加圧力をチェック!

たわみ式加圧力計 SP-2010シリーズ

■概要と特徴
SP-2010シリーズは、マイクロスポット抵抗溶接機用のたわみ式アナログタイプの加圧力計です。
抵抗溶接条件3大要素のひとつである電極加圧力を定期的に測定し、設定値から逸脱していないか確認する事により、溶接品質の管理を徹底させます。
 *バッテリー不要で限られたスペースでの加圧力計測に最適な小型・軽量。
 *高品質な熱処理による合金を使用し、適度な強度と精度を実現。
 *2種類の測定範囲(1.0〜10.0kgf / 2.0〜20.0kgf )

■仕様

型式
SP-2010
SP-2020
測定範囲
Range
0.5〜10.0 kgf
(5-100 N)
1.0〜20.0 kgf
(10-200 N)
指示値
Indication
5kgf 2回転
(2turns)
10kgf 2回転
(2turns)
最小目盛
Min.Scale
0.1kgf
0.1kgf
許容過負荷
Limit force
定格加圧力に対して120%
(120% of rated force)
測定精度
Accuracy
±3% of Full Scale

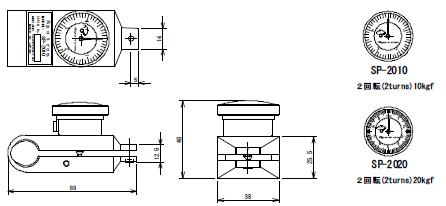

寸法・重量
Dimensions & Weight
W38.0 x H48.0 x L89.5 (mm) Approx. 470g

SP2010


*製品改良等により、外観及び性能の一部を予告無く変更することがあります。
Appearance and Specifications are subject to change for improvement without notice.

2011.05
